Lima Norte UCS Etapa 3: ingeniería estructural y expansión académica para una nueva infraestructura universitaria en Los Olivos

Suscríbete a Plataforma Constructivo, haz clic aquí

Ejecutada bajo la modalidad de suma alzada por De Vicente Constructora S.A.C., la obra integra soluciones estructurales de concreto armado y acero, estrictos protocolos de control de calidad y un proceso de diseño basado en el Reglamento Nacional de Edificaciones (RNE) y normas internacionales del American Concrete Institute (ACI), con el objetivo de garantizar seguridad, durabilidad y continuidad operativa en una infraestructura destinada a la formación de profesionales de las ciencias de la salud.

Un proyecto estratégico para la expansión universitaria

La ampliación responde al crecimiento sostenido de la demanda educativa en Lima Norte y busca fortalecer la capacidad instalada de la Universidad Científica del Sur mediante nuevos ambientes académicos, laboratorios especializados, áreas administrativas y espacios destinados a la enseñanza clínica en estomatología y otras especialidades.

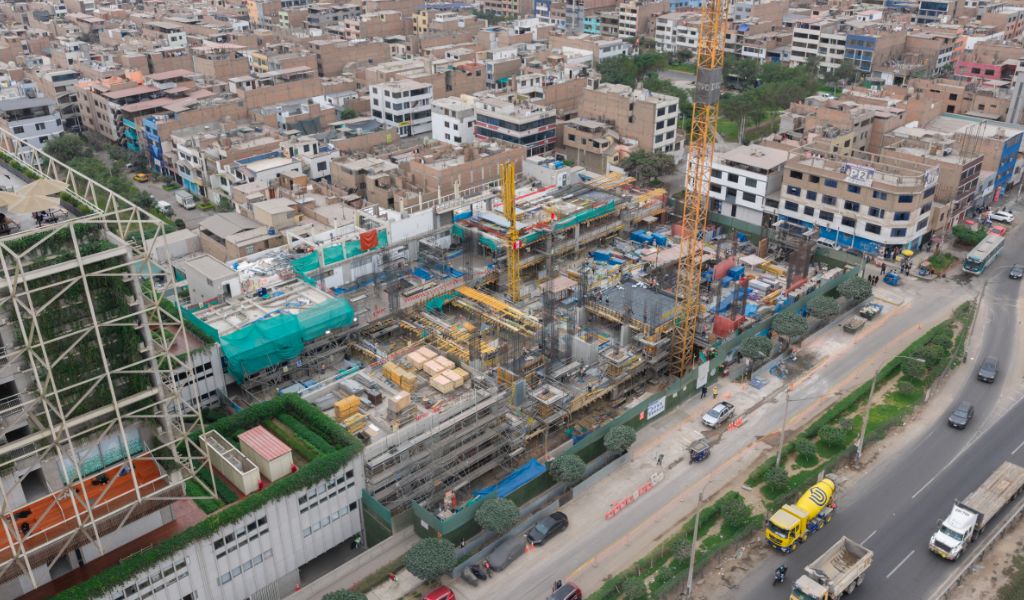

Ubicado en la intersección de la avenida Alfredo Mendiola con la avenida 2 de Octubre, el proyecto se desarrolla en uno de los sectores con mayor dinamismo urbano de Lima Metropolitana, convirtiéndose en una infraestructura estratégica para ampliar la oferta educativa especializada en el cono norte.

Su configuración vertical, con doce niveles sobre el terreno y cuatro niveles subterráneos, representa además un importante desafío de ingeniería debido a la necesidad de coordinar excavaciones profundas, sostenimiento temporal, cimentaciones y estructuras superiores en un entorno urbano consolidado.

Diseño estructural bajo normativa nacional e internacional

Uno de los principales atributos técnicos del proyecto es la aplicación integral del Reglamento Nacional de Edificaciones junto con estándares internacionales de diseño y construcción.

El expediente técnico incorpora las normas:

• E.020 Cargas.
• E.030 Diseño Sismorresistente.
• E.050 Suelos y Cimentaciones.
• E.060 Concreto Armado.
• E.090 Estructuras Metálicas.

Estas disposiciones se complementan con las normas ACI 318 y ACI 301 para el diseño, colocación y control del concreto, permitiendo establecer criterios rigurosos para la resistencia de materiales, tolerancias constructivas, ensayos de laboratorio y control de calidad durante toda la ejecución.

La integración de normativa nacional e internacional responde a la creciente necesidad de desarrollar edificaciones institucionales con elevados estándares de desempeño estructural y larga vida útil.

Ingeniería sismorresistente para una infraestructura de alta importancia

Al ubicarse en la Zona Sísmica 4, la de mayor peligrosidad del país, el comportamiento sísmico del edificio constituye uno de los aspectos más importantes del diseño estructural.

Los estudios geotécnicos establecen un factor de zona de 0.45, un perfil de suelo tipo S1 y una categoría de uso U=1.5, correspondiente a edificaciones de alta importancia.

Bajo estas condiciones, el diseño incorpora verificaciones detalladas de:

• Derivas máximas.
• Modos de vibración.
• Distribución de masas.
• Irregularidades en planta y altura.
• Factores de escalamiento dinámico.

El objetivo es asegurar que la estructura mantenga un adecuado desempeño frente a eventos sísmicos severos, protegiendo tanto la integridad del edificio como la continuidad de las actividades académicas y clínicas.

Modelamiento estructural mediante ETABS

El análisis estructural fue desarrollado utilizando ETABS v21.1, una de las plataformas más empleadas internacionalmente para el diseño de edificios de mediana y gran altura.

El modelo tridimensional incorpora la totalidad de la estructura, incluyendo:

• Muros estructurales.
• Vigas.
• Columnas.
• Losas.
• Escaleras.
• Muros de sótano.
• Elementos metálicos de fachada.

Esta metodología permite obtener con precisión desplazamientos, esfuerzos internos, periodos de vibración y cortantes basales, facilitando la optimización de cantidades de acero y concreto, además de reducir interferencias entre las diferentes especialidades del proyecto.

Un sistema estructural híbrido

La infraestructura combina concreto armado con estructuras metálicas, aprovechando las ventajas de ambos materiales.

Los elementos principales resistentes están conformados por muros, vigas y columnas de concreto armado, mientras que determinadas fachadas y cubiertas utilizan perfiles metálicos fabricados bajo especificaciones ASTM A36.

El expediente contempla el diseño de perfiles tipo W6X9, W6X12 y W18X106, además de conexiones soldadas y verificaciones específicas frente a cargas de viento, logrando una solución que equilibra rigidez estructural, eficiencia constructiva y flexibilidad arquitectónica.

Estricto control de calidad del concreto

Las especificaciones técnicas establecen procedimientos detallados para garantizar la calidad del concreto desde su producción hasta el curado final.

Entre las principales disposiciones destacan:

• Uso de concreto premezclado conforme a ASTM C94.
• Colocación continua para evitar juntas frías.
• Limitación de alturas de vaciado para prevenir segregación.
• Compactación mediante vibradores de inmersión.
• Curado húmedo mínimo de siete días.
• Aplicación de membranas de curado en elementos verticales.

Estas medidas buscan asegurar el adecuado desarrollo de la resistencia mecánica y minimizar la aparición de fisuras o patologías prematuras.

Ensayos y trazabilidad durante toda la construcción

El proyecto incorpora un exigente sistema de aseguramiento de calidad basado en ensayos permanentes del concreto.

Las especificaciones indican la toma de dos probetas cilíndricas por cada 30 m3 colocados, con un mínimo de dos muestras diarias para cada tipo de mezcla y al menos cinco ensayos por clase de concreto durante la ejecución.

Los resultados son registrados mediante un sistema de trazabilidad que incluye:

• Fecha de vaciado.
• Ubicación exacta del elemento.
• Edad del ensayo.
• Resistencia individual.
• Promedio de resultados.

La información es evaluada por laboratorios independientes, permitiendo detectar oportunamente cualquier desviación respecto a la resistencia especificada.

Precisión en encofrados y tolerancias constructivas

La calidad geométrica del edificio depende en gran medida del diseño y ejecución de los sistemas de encofrado.

El expediente establece tolerancias muy estrictas para verticalidad, alineamiento y dimensiones de los elementos estructurales, además de definir tiempos mínimos de desencofrado para vigas, losas y elementos verticales.

Asimismo, los puntales pueden permanecer instalados hasta 21 días en vigas principales, garantizando un adecuado comportamiento durante las primeras etapas de carga del edificio.

Excavación profunda y cimentaciones

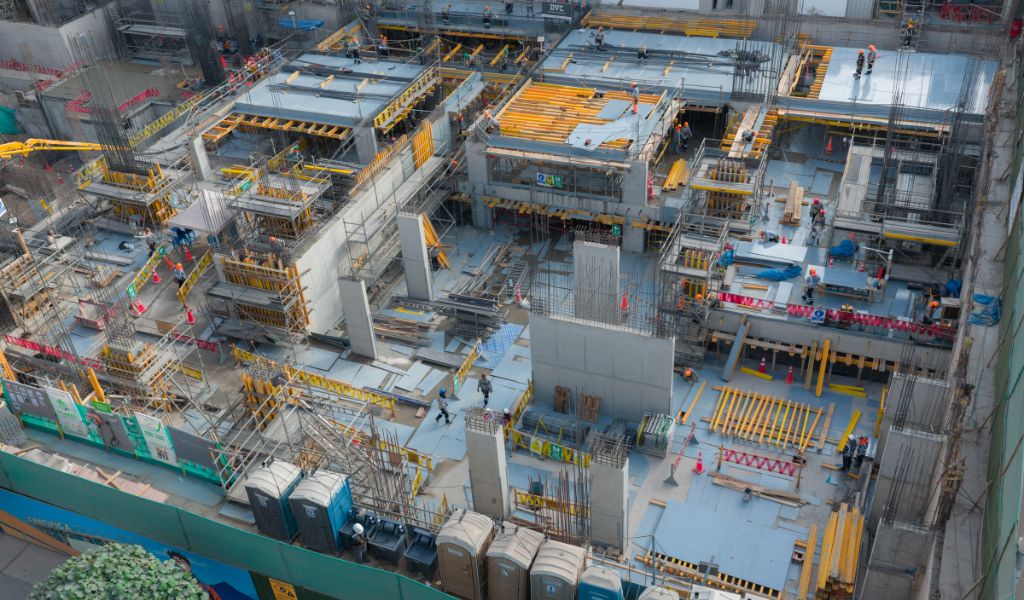

Uno de los mayores retos técnicos corresponde a la construcción de los cuatro sótanos, cuya ejecución requiere una planificación rigurosa de excavaciones profundas y sostenimiento temporal.

El diseño considera la interacción suelo-estructura, así como la adecuada transferencia de cargas hacia las cimentaciones conforme a la Norma E.050 del Reglamento Nacional de Edificaciones.

La coordinación entre excavación, drenaje, contención y cimentaciones resulta fundamental para garantizar la estabilidad del terreno, proteger las edificaciones vecinas y mantener el cronograma de ejecución.

Infraestructura preparada para el crecimiento institucional

El edificio ha sido concebido con una visión de largo plazo, permitiendo futuras adaptaciones funcionales sin afectar su comportamiento estructural.

La adecuada modulación de vigas, columnas y muros facilita la incorporación de nuevos ambientes académicos, laboratorios o equipamiento especializado conforme evolucionen las necesidades de la universidad, incrementando la vida útil funcional de la inversión.

Digitalización al servicio de la ingeniería

La utilización de herramientas digitales de modelamiento estructural representa uno de los pilares tecnológicos del proyecto.

El modelo tridimensional facilita la coordinación entre proyectistas, supervisores y constructores, mejora la planificación de obra y permite identificar posibles interferencias antes del inicio de la construcción.

Este enfoque evidencia la creciente incorporación de metodologías digitales en proyectos de infraestructura educativa de gran escala, donde la precisión técnica y la eficiencia constructiva son determinantes para alcanzar los objetivos de calidad, seguridad y plazo.

Un referente para la infraestructura educativa en el Perú

La tercera etapa de ampliación de la sede Lima Norte de la Universidad Científica del Sur constituye un ejemplo del nivel de desarrollo que ha alcanzado la ingeniería estructural aplicada a edificaciones institucionales en el país.

La combinación de diseño sismorresistente, modelamiento avanzado mediante ETABS, control de calidad del concreto y del acero, cumplimiento normativo y planificación integral convierte a esta obra en un referente para futuros proyectos universitarios de gran escala.

Más allá de ampliar la capacidad académica del campus, el proyecto demuestra cómo la innovación tecnológica, el rigor técnico y la correcta aplicación de la normativa pueden integrarse para desarrollar infraestructuras educativas seguras, resilientes y preparadas para responder a las necesidades de las próximas décadas.
